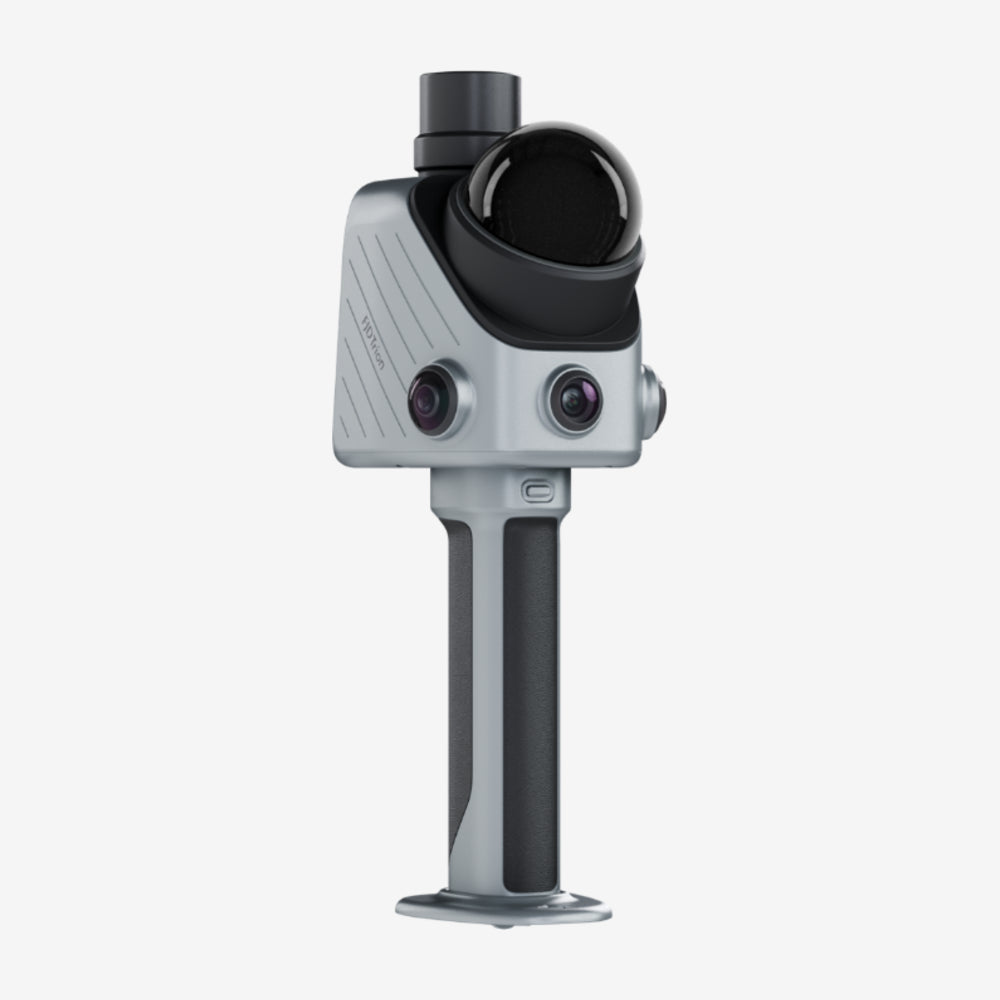

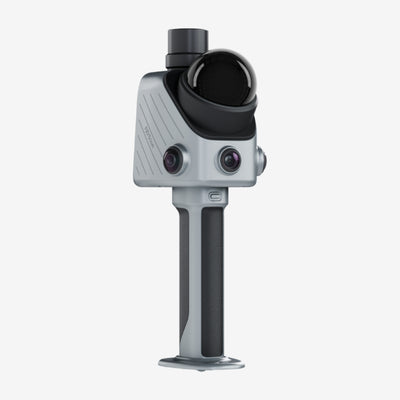

Escáner LiDAR de mano FJD Trion X1, vista lateral izquierda

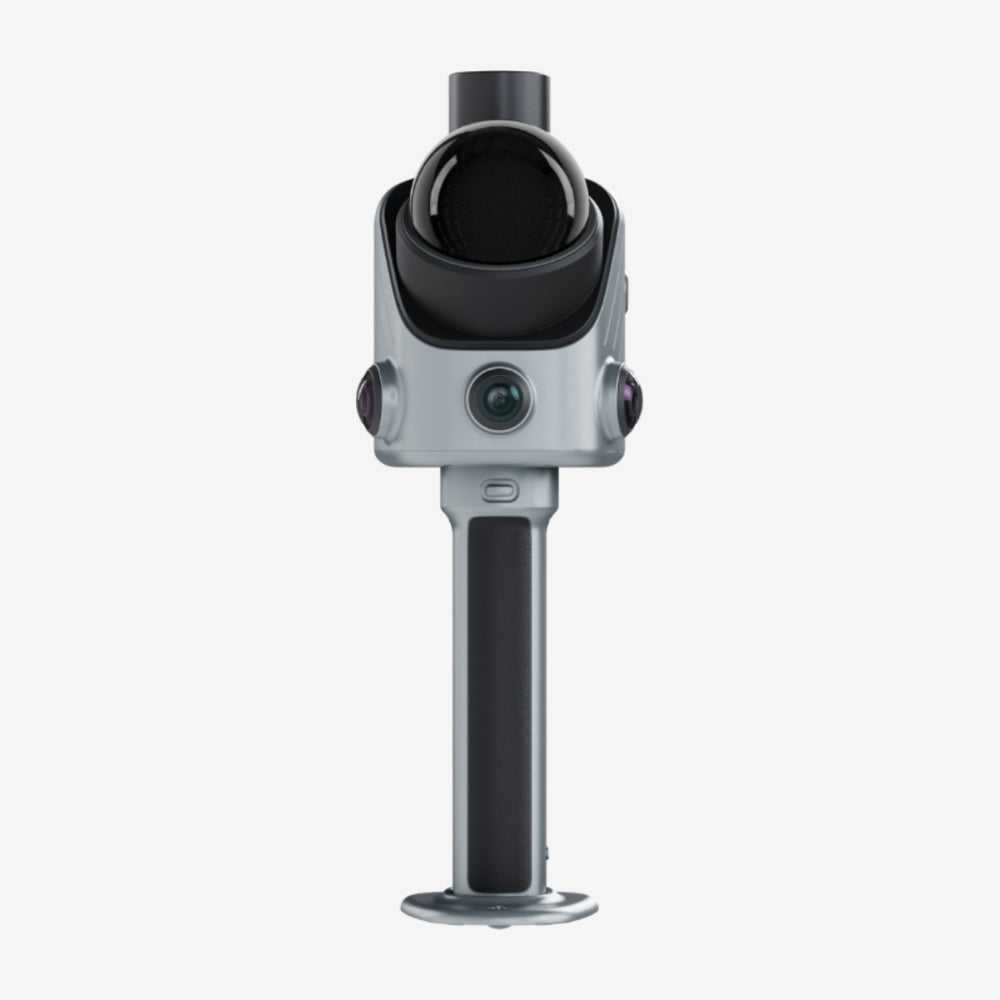

Escáner LiDAR de mano FJD Trion X1, vista frontal

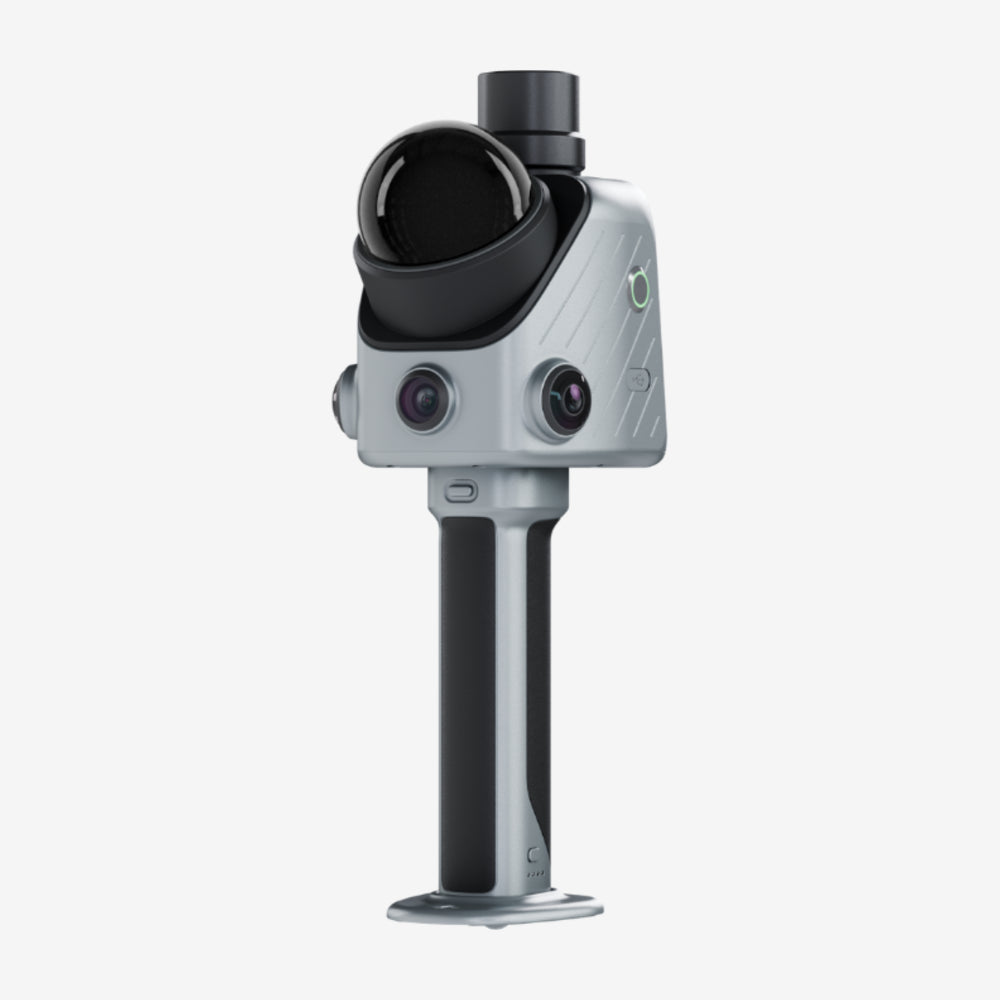

Escáner LiDAR de mano FJD Trion X1, vista lateral derecha

FJD Trion X1

Variantes de producto

Compatible con

Envío estimado en 10 días

Pagos por transferencia o tarjeta

Presupuestos para empresas

Soporte y ayuda profesional

El FJD Trion X1 es el escáner LiDAR de mano de FJDynamics pensado para equipos que necesitan registros 3D coherentes en varias obras y con distintos operarios. Planificas la captura en la oficina, el operario la sigue guiado en la pantalla integrada, marca incidencias y graba notas de voz, y todo se reúne después en un informe.

±1 cmPrecisión relativa (posproceso)

±3 cmPrecisión absoluta (posproceso)

384.000Puntos por segundo

70 mDe alcance (80 % de reflectividad)

2 × 48 MPCámaras panorámicas de 360°

3,9"Pantalla OLED integrada

900 gUnidad principal

Hasta 5 hCon un juego de dos baterías

El FJD Trion X1 en acción

Un flujo de trabajo completo, de la oficina al informe

Enviar a alguien a obra es fácil; asegurarse de que capture los datos correctos, no tanto. Con el X1 asignas una tarea concreta, el operario la recibe en el equipo y sigue las indicaciones paso a paso hasta el informe final.

Tarea de captura enviada desde FJD Trion Model Web al escáner FJD Trion X1

1Planificar

Define en FJD Trion Model Web la zona, la ruta y las prioridades de captura, y envía la tarea al X1 antes de la visita.

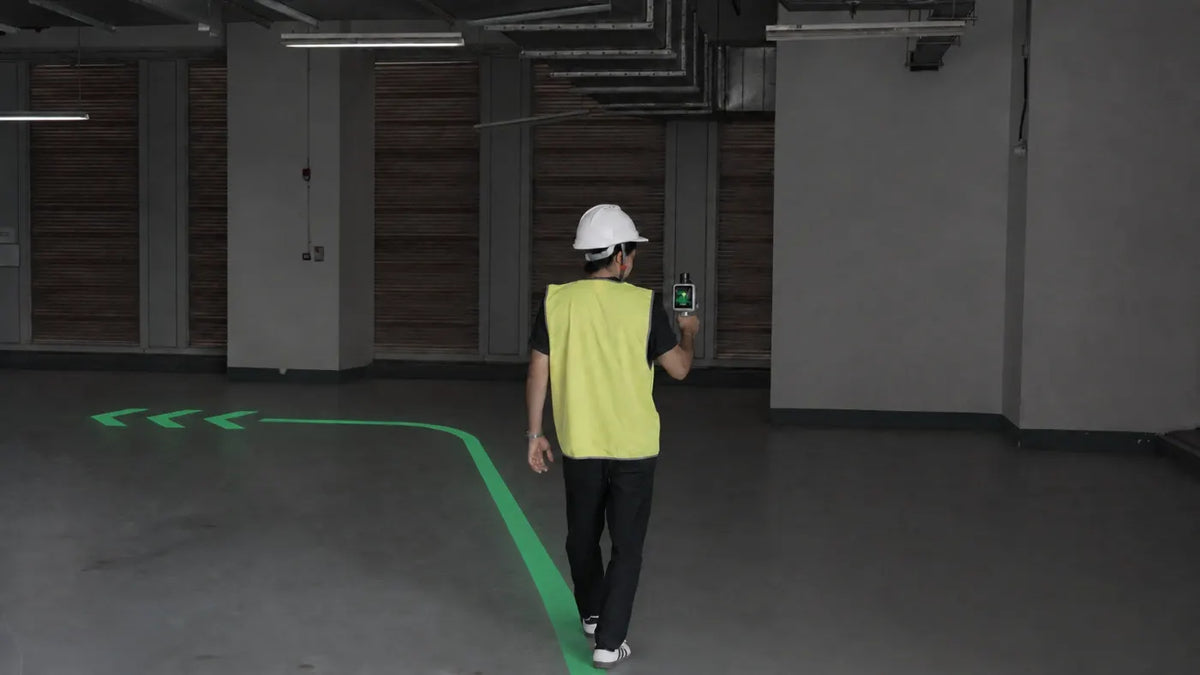

Operario siguiendo la ruta guiada en la pantalla del FJD Trion X1

2Capturar

El operario sigue la ruta en la pantalla del equipo mientras escanea, sin depender de instrucciones aparte ni del móvil.

Marcado de una grieta en un muro con la retícula del FJD Trion X1 durante el escaneo

3Documentar

Con la retícula marca incidencias durante el escaneo y quedan vinculadas a su posición en el registro 3D.

Escáner FJD Trion X1 junto al informe generado en FJD Trion Model Web

4Revisar

Escaneos, incidencias, ruta y observaciones se reúnen en Model Web para generar un informe listo para revisar y compartir.

Añade contexto con notas de voz

Grabación de notas de voz durante el escaneo con el FJD Trion X1

Graba observaciones de campo por voz mientras escaneas. FJD Trion Model Web puede transcribirlas en los idiomas compatibles para incluirlas en la revisión y en el informe.

Ideal para equipos que comparten información entre obras, oficinas o países.

Un solo equipo listo para el campo

El X1 reúne en un único equipo todo lo necesario para la captura de la realidad. La base viene montada de fábrica para reducir la preparación al mínimo.

Funciones integradas del FJD Trion X1: LiDAR, GNSS, cámaras panorámicas de 48 MP, pantalla OLED y micrófono

LiDAR de 384.000 puntos por segundo
Compatible con GNSS para georreferenciar
Dos cámaras panorámicas de 48 MP
Pantalla OLED integrada
Compatible con micrófono externo

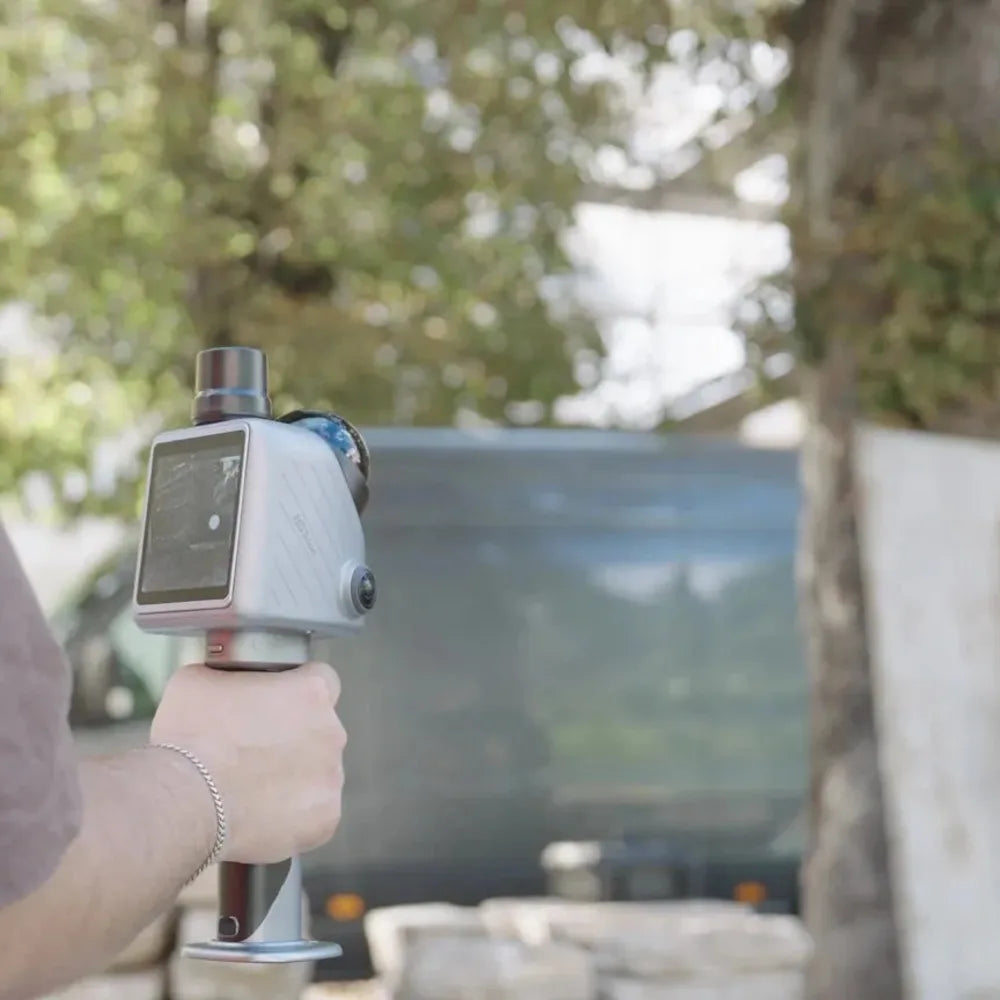

Ve lo que capturas en la pantalla integrada

El X1 muestra en su propia pantalla hacia dónde apuntas y qué estás capturando. Las llamadas y notificaciones del móvil quedan fuera del flujo de escaneo.

Aplicaciones

Pensado para equipos que necesitan registros 3D repetibles en varias obras, operarios o encargos.

Obra

Verificación as-built

Avance de obra, reformas, instalaciones MEP y registros 3D del estado real

Incidencias

Escenas forenses y siniestros

Registros 3D y panorámicos para investigación y seguridad

Ciudad

Arbolado urbano

Árboles, viales, zonas verdes y elementos del paisaje

GNSS

Acopios y patios de materiales

Registros 3D y volúmenes de acopios con posicionamiento GNSS

Software FJD Trion Model Web y Model

FJD Trion Model Web

Espacio en la nube para los proyectos del X1: planificación de tareas, procesado 3D, gestión, colaboración online e informes.

FJD Trion Model

Procesado profesional de nubes de puntos en PC y tableta para editar, analizar y depurar los datos en detalle.

La licencia de software incluida depende de la configuración. Te la detallamos por escrito en el presupuesto.

Especificaciones técnicas del FJD Trion X1

LiDAR
Velocidad	384.000 puntos/s
Alcance	40 m al 10 % · 70 m al 80 % de reflectividad
Precisión en posproceso*	Relativa ±1 cm · absoluta ±3 cm
Campo de visión	360° × 62°
Seguridad láser	Clase 1
Reanudación del escaneo	Sí
Cámaras
Cámara frontal	80° × 44° · 1280 × 1024
Cámaras panorámicas	2 × 48 MP · 360° × 360°
SLAM visual	Sí
Exportación de imágenes	Sí, en JPG
Pantalla
Tipo	OLED de 3,9 pulgadas
Resolución	1280 × 1024
Alimentación
Autonomía	Hasta 5 h con un juego de dos baterías
Alimentación	Batería de mano DC
Consumo	Aprox. 18 W
Cargador	Carga rápida de 67 W · carga simultánea de dos baterías
Especificaciones generales
Dimensiones	114 × 152 × 329 mm
Peso	900 g unidad principal · 1,3 kg equipo completo
Almacenamiento	512 GB, ampliable a 1 TB
Temperatura de trabajo	−20 °C a 50 °C
Temperatura de almacenamiento	−40 °C a 60 °C
Protección	IP54
Exportación de datos	Red inalámbrica, USB tipo C y memoria USB
Formatos de nube de puntos	LAS, PLY, PTS y E57

*Precisión obtenida en laboratorio según el fabricante. En campo depende del entorno, del recorrido y de las condiciones de trabajo.

Preguntas frecuentes

¿Qué es el FJD Trion X1?

Un sistema de captura de la realidad con LiDAR de mano para equipos que necesitan registros 3D coherentes en varias obras, operarios y encargos. Combina LiDAR, imágenes de 360°, compatibilidad con GNSS, pantalla integrada y un flujo de trabajo guiado.

¿Qué lo diferencia de un escáner LiDAR tradicional?

No depende tanto de la experiencia del operario: la captura se define antes de ir a obra, el equipo guía al operario en campo y las observaciones se recogen durante el propio escaneo para revisarlas después.

¿Para qué trabajos sirve?

Verificación de obra y as-built, reformas e instalaciones MEP, inspecciones de seguridad, documentación forense, inventario de elementos urbanos y registros de acopios y patios de materiales.

¿Admite posicionamiento GNSS?

Sí. Es compatible con GNSS para trabajos en exterior que necesitan datos georreferenciados, como planos de emplazamiento o registros de acopios.

¿Puedo grabar notas de voz durante el escaneo?

Sí. El operario graba observaciones por voz y FJD Trion Model Web ayuda a transcribirlas y revisarlas, también entre equipos de distintos idiomas.

¿Genera planos o modelos BIM automáticamente?

El X1 captura nubes de puntos, imágenes e incidencias, y Model Web genera informes. Los planos o el modelo BIM requieren procesado y modelado en tu software.

¿Cuál es el precio y puedo verlo antes de comprar?

Te preparamos un presupuesto a medida con la configuración y las licencias que necesitas, y organizamos demostraciones. Nuestros precios no incluyen IVA.

Descargas

Ficha de producto

Presupuesto y demostraciones

Solicita precio o una demostración del X1

Somos distribuidores de FJDynamics en España, con tiendas en Alicante y Mallorca. Cuéntanos tu proyecto y te preparamos un presupuesto del X1 con la configuración, los accesorios y el software que necesitas.
